Notasi Penulisan Algoritma

              Notasi Penulisan Algoritma



   Hai-hai sahabat Milton Gultom SHARE (miltongultom.blogspot.com) , kali ini kita akan membahas sedikit tentang notasi penulisan algoritma , perlu di garis bawahi ya Sahabat sekalian kita belajar bersama melalui blog ini , jadi jika ada kesalahan mohon di koreksi di kolom komentar agar saya dapat memperbaikinya dan sahabat Milton Gultom SHARE lainnya jadi mendaopat informasi yang lebih akurat . Baik kita langsung saja memulai pembahasannya .


    Penulisan algoritma tidak mengacu pada suatu aturan baku . Namun hal yang terpentingnya pada algoritma  yaitu , kemudahan untuk dipahami. Terdsapat 3 (Tiga) cara umum dalam menuliskan algoritma , yaitu menggunakan :

1. Kalimat Deskriptif
2. Pseudo-code
3. Bagan Alir (Flowchart)

Penulisan algoritma terdiri atas 3 bagian :

1.Judul algoritma  : Menjelaskan tentang  nama dan kegunaan algoritma.
2.Deklarasi             : Menjelaskan penggunaan variabel ataupun hal lain yang di butuhkan
                                   dalam algoritma
3.Deskripsi             : Menjelaskan instruksi algoritma

      Pemakaian komentar apabila di poerlukan dapat di berikan pada algoritma yang kita buat , Contoh komentar (komentar anda) . Hal-hal yang harus di perhatikan dalam membuat algoritma , yaitu : Input,Proses,Output

 Pembahasan 1
(Kalimat Deskriptif)

     Kalimat Deskriptif disebut juga dengan bahasa yang terstruktur : Karena merupakan kombinasi elemen-elemen dasar dari pemrograman dengan menggunakan bahasa sehari-hari . Kalimat Deskriptif dapat juga ditulis dengan bahasa Indonesia . Contoh berikut merupaakan algoritma sewaktu akan menelpon di telepon umum dengan menggunakan kalimat deskriptif  :

• Angkat telepon
• Masukkan koin
• Tekan nomor yang akan dihubungi
• Bicara
• Letakkan gagang telepon

, Langkah tersebut di atas apabila dalam kondisi normal , tetapi dalam keadaan tidak normal maka , langakah-langkah tersebut tidak akan memecahkan masalah. Sehingga algoritma diatas dapat dikembangkan lebih laanjut , seperti berikut :

1. Angkat gagang telepon

      2. a. Jika terdengar nada panggil, masukkan koin , lakukan langkah 3 ,
          b. Jika tidak terdengar nada panggil , ke langkah 5
      3. Tekan nomor yang akan dihubungi
      4. a. Jika telepon dihubungi ada yang mengangkat , bicara , kemudian lakukan langkah 5
          b. Jika telepon yang dhubungi tidak ada yang mengangkat , ke langkah 5
      5. Letakkan gagang telepon

Lanjut ke pembahasan ke 2 :
(Pseudo-code)

   Pseudo-code adalah teknik penulisan algoritma yang menyerupai sintak dari bahasa pemrograman , namun ditulis dengan lebih sederhana, menggunakan bahasa baku yang lebih mudah dipahami oleh manusia. Pseudo-cod memiliki tujuan agar memberikan kemudahan kepada progranmer untuk lebih memahami sintaks kerangka awal (ide) suatu program dengan jelas , meskipun dengan programm tersebut belum dapat memahami sintaks dari bahasa pemrograman.

   Pseudo-code berarti imitasi/palsu dan code berarti kode perintah , pseudo-code dapat diartikan  kode palsu , dalam artikan merupakan kode palsu, dalam artian bukabukan merupakan kode atau sintaks yang sebenarnya dari suatu bahasa komputer , namun dapat dihubungkan dengan instruksi yang akan ditulis dalam bahasa pemrograman.Pseudo-code dapat menjambatani jurang antara bahasa sehari-hari programer dengan bahasa komputer.

   Pseudo-code merupaakan suatu bahasa yang memungkinkan programmer untuk berpikir terhadap permasalahan yang harus dipecahkan tanpa harus memikirkan sintaks dari bahasa pemrograman tertentu . Jadi Pseudo-code digunakan untuk menggambarkan logika urutan-urutan dari program tanpa memandang bagaimana bahasa pemrogramannya. Pada pseudo-code tidak terdapat sintaks standar resmi sehingga dapat diterapkan dalam berbagai bahasa pemrograman.

   Keuntungan menggunakan pseudo-code , yaitu proses mentranslasin kenotasi bahasa pemrograman lebih mudah. Pseudo-code pada umumnya digunakan pada buku-buku teks ataupun publikasin ilmiah yang membahas tentang ilmu komputer serta komputasi numerik untuk mendiskripsikan sesuatu suatu algoritma . Pseudo-code umumnya tidak mengikuti aturan umum yang berlaku pada suatu bahasa pemrograman , artinya tidak ada suatu bentuk standar yang sistematik, meskipun penulis umumnya  menggunakan tata cara ataupun sintaksis, contohnya struktur-struktur  kontrol dari bahasa pemrograman umum yang digunakan . Sintaksis , contohnya struktur kontrol dari bahasa pemrograman umum yang digunakan menggunakan sintaksis bahasa pemrograman BASIC,PASCAL,JAVA,C+.C++,Lisp,dan ALGOL.
           Struktur dari suatu pseudo-code dapat dilihat dilihat dibawah ini:

Algoritma: nama_algorima
Deklarasi
            {Berisi penjelasan variabel yang digunakan}
Deskripsi
            {Berisi implementasi dari langkah-langkah penyelesaian}

Contoh berikut ini pseudo-code untuk mengjitung luas segitiga


Algoritma: Hitung_Luas_Segitiga
Deklarasi :
              {pendefinisian variabel dan tipe variabel}
               Alas, Tinggi , Numeric ;
Deskripsi
               1. Read (Alas) ;
               2. Read (Tinggi) ;
               3. Luas ←o,5 * Alas * Tinggi ;
               4. Write (Luas) ;

Pembahasan ke-3
(Bagan Alir/Flowchart)

    Flowchart atau bagan alir adalah suatu skema?gambar yang memperlihatkan urutan instruksi/kegiatan dan hubungan antar proses beserta instruksinya . Gambaran ini dinyatakan dengan simbol. Denagan demikian setiam simbol menggambarkan proses tertentu. Sedangkan antara proses digambarkan dengan dengan garis penghubung.

     Penulisan dengan menggunakan bagan alir sudah tidak banyak digunakan , dengan alasan hanya cocok untuk masalah kecil , memerlukan kemampuan menggambar yang baik . Namun flowchart sangat bermanfaat jika digunakan untuk menggambarkan logika pemecahan masalah untuk pengajaran .

    Pada dasarnya terdapat berbagai jenis flowchart , yaitu :

1. Flowchart Sistem (System Flowchart),
2. Flowchart Paperwork / Flowcjhart Dokumen (Document Floiwchart),
3. Flowchart Skematik (Schematic Flowchart),
4. Flowchart Program (Program Flowchart),
5. Flowchart Prosess (Process Flowchart)

    Untuk keperluan pembuatan program digunakan flowchart program. Dalam flowchart progaram merupakan gambaran hasil pemikiran dalam menganalisis masalah yang akan diubah menjadi program komputer. Simbol-simbol bagan alir (flowchart) dapat dilihat dari tabel berikut ini

Contoh -Contoh Gambaran Flow chart:

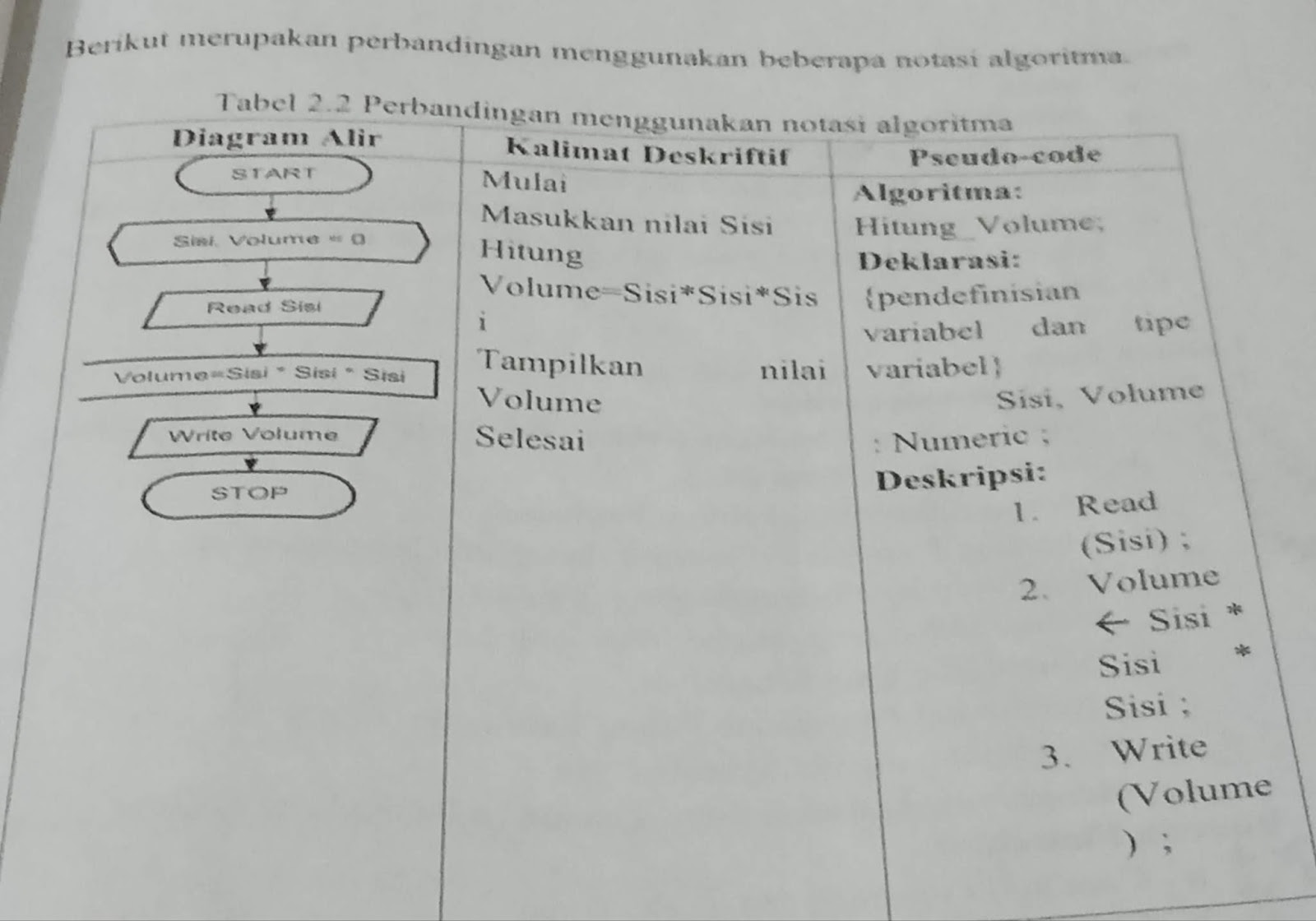

Dan berikut screenshot tentang perbaikan penggunaan beberapa notasi algoritma :

 Baik pembahasan tentang notasi penulisan algoritma saya akhiri sampai disini dulu ya sahabat sekalian , semoga bermanfaat untuk kita semua dan bila bermanfaat silahkan sahabat share agar semakin banyak yang mendapat informasi tersebut , sampai jjumpa dilain kesempatan dan terimakasih telah mengunjungi serta membaca artikel ini, Bye:) 👋👋👋👋
